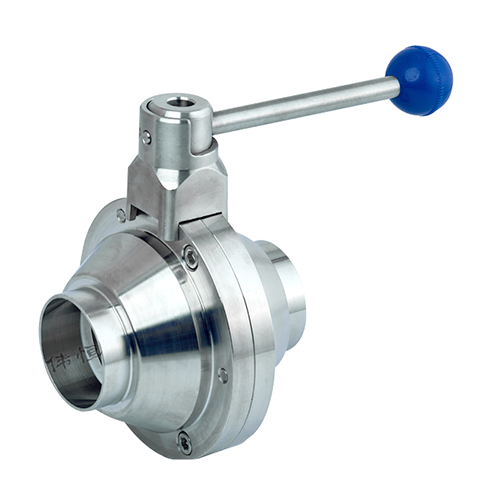

صمام كروي ملحوم على شكل فراشة من نوع قضيب ربط صحي

صمام صحي عالي الأداء للتطبيقات الصناعية

1. نظرة عامة على المنتج

الصمام كروي ملحوم على شكل فراشة من نوع قضيب الربط الصحيهو أصمام صحي متخصصمصممة لأنظمة خطوط الأنابيب عالية النقاء التي تتطلبهاالتحكم الدقيق في التدفق، والاستقرار الهيكلي، والموثوقية على المدى الطويل. صُنعت منالفولاذ المقاوم للصدأ SS304 أو SS316Lيتميز الصمام بسطح داخلي مصقول (Ra ≥ 0.8 ميكرومتر).الصرف الكامل وعملية خالية من التلوث.

يعزز هيكل قضيب الربط القوة الميكانيكية، مما يضمن الثبات تحت الضغط العالي، بينما يوفر الجسم الملحوم ذلكأداء مانع للتسرب. مثالية لالصناعات الغذائية والمشروبات ومنتجات الألبان والأدوية والتكنولوجيا الحيوية، يدعم هذا الصمامCIP (التنظيف في المكان) وSIP (التعقيم في المكان)العمليات.

2. الميزات الرئيسية

2.1 التصميم الصحي

• الأسطح الداخلية المصقولة تمنع نمو الميكروبات

• يضمن التصميم غير القابل للاحتفاظ تصريفًا خاليًا من السوائل

• متوافق معالمعايير الصحية FDA وCE وISO9001 و3A

2.2 السلامة الهيكلية لقضيب التعادل

• تعمل قضبان التعادل على تعزيز جسم الصمامالقوة الميكانيكية

• يقلل من التشوه تحت الضغط العالي أو التقلبات الحرارية

• يضمنختم مستقر وموثوق

2.3 بناء الجسم الملحوم

• اللحام السلس يقلل من نقاط التسرب المحتملة

• يوفرخدمة متينة وطويلة الأمد

• يدعم بيئات الضغط العالي ودرجات الحرارة العالية

2.4 عملية متعددة الاستخدامات

• متوافق معالتشغيل اليدوي أو الهوائي أو الكهربائي

• تصميم مستقيم يقلل من انخفاض الضغط

• يضمن دوران الكرة السلسالتحكم الدقيق في التدفق

3. إرشادات الاستخدام

3.1 التفتيش قبل التشغيل

• تحقق من حجم الصمام والمادة ونوع المقعد

• يفحصالتوتر قضيب التعادلوسلامة الجسم الملحومة

• تأكد من أن خطوط الأنابيب نظيفة ومنخفضة الضغط

• فحص الحشيات والأختام عن الضرر

3.2 إجراءات التشغيل

1. افتح أو أغلق الصمام باستخدام المحرك أو الرافعة اليدوية

2. تأكد من أن الصمام يعملبسلاسة دون مقاومة

3. مراقبة التدفق والضغط أثناء التشغيل الأولي

4. يؤكدختم مانع للتسربفي مفاصل قضيب التعادل والوصلات الملحومة

3.3 السلامة والتعامل

• تجنب تجاوز حدود الضغط ودرجة الحرارة

• حماية الأسطح المصقولة من الخدوش أثناء التشغيل

• استخدم الأدوات المناسبة لضبط قضبان الربط دون إتلاف الخيوط

4. معايير كفاءة الطاقة

4.1 انخفاض فقدان الضغط

• تصميم مستقيم من خلال التجويف الكامل يقلل من الاضطراب

• يقلل من ضخ الطاقة ويحسنكفاءة النظام بشكل عام

4.2 كفاءة المواد والعمليات

• يقلل البناء من الفولاذ المقاوم للصدأتواتر الاستبدالات

• تصميم غير قابل للاحتفاظ يقلل من استخدام الماء والمواد الكيميائية في تنظيف CIP/SIP

4.3 الامتثال

• ايزو 50001الامتثال لإدارة الطاقة لكفاءة الإنتاج

• يدعمالمعالجة المسؤولة بيئيافي الأنظمة عالية النقاء

5. المواصفات الفنية

6. التطبيقات

6.1 الأطعمة والمشروبات

• خطوط أنابيب الحليب والعصير والبيرة والمشروبات

• يتم نقل الشراب والصلصات والمكونات السائلة

• متوافق مع أنظمة CIP وSIP

6.2 الصيدلة والتكنولوجيا الحيوية

• أنابيب المياه المعقمة والأدوية السائلة

• التحكم في سوائل المفاعل الحيوي في الأنظمة الآلية

• نقل سائل عالي النقاء مع الحد الأدنى من مخاطر التلوث

6.3 صناعة الألبان

• الزبادي والحليب ومصل اللبن تخزين ونقل

• التخمير وتنظيف خطوط أنابيب توزيع السوائل

• حلقات معالجة صحية

6.4 مستحضرات التجميل والعناية الشخصية

• الكريمات والمستحضرات والمواد الهلامية والزيوت الأساسية

• خطوط إنتاج مستحضرات التجميل القادرة على CIP وSIP

• معالجة السوائل عالية النقاء

7. إرشادات التثبيت

7.1 التثبيت المسبق

• تأكد من أن خطوط الأنابيب منخفضة الضغط ونظيفة

• تحقق من مواصفات الصمام ومحاذاة قضيب الربط

• إعداد الحشيات والمشابك للتثبيت السليم

7.2 إجراءات التثبيت

1. قم بمحاذاة جسم الصمام مع اتجاه تدفق خط الأنابيب

2. تأمين الاتصالات الملحومة وفقا لتعليمات الشركة المصنعة

3. تشديد قضبان التعادل بالتساوي للحفاظ عليهاالاستقرار الميكانيكي

4. قم بتوصيل المحرك أو الرافعة اليدوية وتحقق من التشغيل

7.3 فحوصات ما بعد التثبيت

• إجراء اختبارات الضغط والتسرب

• فحص قضبان التعادل للتوتر الصحيح

• تأكد من تشغيل الكرة بسلاسة وسلامة الختم

8. الصيانة واستكشاف الأخطاء وإصلاحها

8.1 الصيانة الروتينية

• فحص قضبان الربط والمفاصل الملحومة بانتظام

• قم بتنظيف الجزء الداخلي للصمام أثناء دورات CIP/SIP

• قم بتشحيم السيقان اليدوية إن أمكن

8.2 الصيانة الوقائية

• استبدل الحشيات والمقاعد البالية حسب الحاجة

• تجنب الإفراط في تشديد قضبان التعادل لمنع الضرر

• تحقق من وظيفة المحرك أو الرافعة بشكل دوري

8.3 جدول استكشاف الأخطاء وإصلاحها

9. تعليقات المستخدم

10. المزايا

10.1 صحية وآمنة

• الأسطح الداخلية المصقولة تمنع نمو الميكروبات

• كرة عدم الاحتفاظ تقلل من بقايا السوائل

10.2 متينة وموثوقة

• هيكل قضيب التعادل يعزز القوة

• يضمن الجسم الملحوم عملية خالية من التسرب تحت ضغط عالٍ

10.3 التشغيل المرن

• خيارات التشغيل اليدوية أو الهوائية أو الكهربائية

• متوافق مع خطوط الإنتاج الآلي

10.4 كفاءة الصيانة

• تصميم قضيب الربط يسمح بتعديلات بسيطة

• سهولة استبدال الحشية والمقعد دون إزالة الصمام

10.5 كفاءة في استخدام الطاقة

• تصميم مستقيم يقلل من مقاومة التدفق

• تصميم عدم الاحتفاظ يقلل من استخدام الماء والمواد الكيميائية في التنظيف

11. الاستنتاج

إن الصمام الكروي الملحوم على شكل فراشة من نوع قضيب الربط الصحي هو أحل صحي عالي الأداءلخطوط الأنابيب الحديثة للأغذية والمشروبات ومنتجات الألبان والأدوية والتكنولوجيا الحيوية. إنهتصميم هيكلي لقضيب الربط، وجسم ملحوم، وكرة كاملة التجويفيمدختم موثوق به، واستقرار ميكانيكي، وتشغيل خالي من التسرب. متوافق معمعايير إدارة الغذاء والدواء الأمريكية، وCE، وISO9001، و3A، يضمن الصمام التشغيل الصحي وسهولة الصيانة والأداء الموفر للطاقة. معتدفق سلس، وبنية متينة، وتوافق مع CIP/SIP، إنه خيار مثالي لـأنظمة السوائل الصناعية عالية النقاء والأداء.
