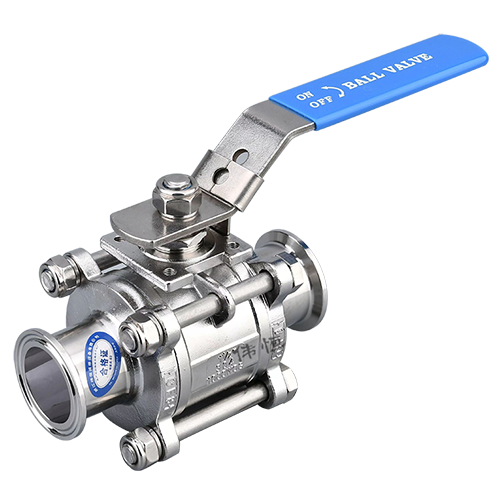

صمام كروي صحي سريع التحرير مكون من ثلاث قطع

حل صمام صحي عالي النظافة وسهل الصيانة لخطوط المعالجة الحديثة

1. مقدمة

إن الصمام الكروي الصحي سريع التحرير المكون من ثلاث قطع هو صمام صحي عالي الأداء مصمم خصيصًا للصناعات التي تتطلب نظافة صارمة وصيانة سريعة وتحكمًا مستقرًا في التدفق. يُستخدم بشكل شائع في تطبيقات الأغذية والمشروبات ومنتجات الألبان والأدوية ومستحضرات التجميل والتكنولوجيا الحيوية والمياه عالية النقاء، ويتميز هذا الصمام بجسم فريد من نوعه متصل بمشبك من ثلاث قطع يدعم التفكيك السريع بدون أدوات. ويضمن تصميمه الصحي نقلًا سلسًا للسوائل، والحد الأدنى من مخاطر التلوث، وقابلية تنظيف ممتازة.

تم تصنيع الصمام من الفولاذ المقاوم للصدأ الفاخر مثل SS304 أو SS316L، وقد تم تصميمه ليتحمل بيئات التشغيل الصعبة. يقلل البناء ذو ​​التجويف الكامل من فقدان الضغط، بينما يمنع السطح الداخلي المصقول تراكم البقايا ويدعم إجراءات CIP (التنظيف في المكان) وSIP (التعقيم في المكان). سواء تم استخدامه في خط إنتاج آلي أو كجزء من نظام التحكم اليدوي في التدفق، فإن الصمام الكروي الصحي سريع التحرير يوفر أداءً موثوقًا، وتشغيلًا سهلاً، وعمر خدمة طويل.

2. يسلط الضوء على المنتج

يتميز الصمام الكروي الصحي سريع التحرير المكون من ثلاث قطع بسبب هيكله الصحي والمواد المتينة والتصميم السهل الصيانة. وفيما يلي أبرز المنتجات الأساسية:

2.1 البناء الصحي من ثلاث قطع

يتكون الصمام من:

• هيئة مركزية

• قبعتان نهائيتان

• موصلات ثلاثية المشبك أو سريعة التحرير عالية الجودة

يسمح هذا التصميم بإزالة الجسم المركزي بسرعة للفحص أو التنظيف أو الاستبدال - دون تعطيل خط الأنابيب بأكمله.

2.2 اتصال المشبك سريع التحرير

توفر التوصيلات ثلاثية المشبك أو سريعة التحرير ما يلي:

• تجميع خالي من الأدوات

• الحد الأدنى من التوقف

• سهولة التكامل في أنظمة خطوط الأنابيب الصحية

تعمل هذه الميزة على تقليل تكاليف العمالة بشكل كبير وتبسيط إجراءات الصيانة في مرافق الإنتاج.

2.3 تصميم صحي مع تصميم داخلي مصقول

يتم صقل الجزء الداخلي ميكانيكيًا إلى Ra ≥ 0.8 ميكرومتر أو أفضل، مما يضمن ما يلي:

• تدفق سلس

• تقليل خطر نمو البكتيريا

• سهولة تنظيف CIP/SIP

تعتبر اللمسة النهائية الناعمة مثالية لخطوط المعالجة الخاصة بالأغذية والأدوية ومستحضرات التجميل.

2.4 كرة ذات منفذ كامل للتدفق الأمثل

التصميم الشامل:

• يقلل من هبوط الضغط

• يمنع الانسداد

• يسمح بتدفق عالي الحجم

وهذا يجعل الصمام مناسبًا للسوائل اللزجة، والملاط، وغيرها من التطبيقات الصحية الصعبة.

2.5 هيكل متين من الفولاذ المقاوم للصدأ

مصنوعة من SS304 أو SS316L مزورة:

• مقاومة ممتازة للتآكل

• مقاومة درجات الحرارة العالية

• متانة طويلة الأمد في بيئات الغسيل

يعمل الفولاذ المقاوم للصدأ 316L على تحسين الأداء في الظروف الحمضية أو الغنية بالكلوريد.

2.6 متوافق مع الأتمتة

يدعم الصمام:

• المحركات الهوائية

• المحركات الكهربائية

• مقابض يدوية

هذا التنوع يجعل من السهل الاندماج في أنظمة الإنتاج المؤتمتة بالكامل.

3. المواصفات الفنية

4. إجراءات التشغيل

يضمن التشغيل الصحيح استقرار الأداء وعمر الخدمة الطويل والسلامة الصحية. اتبع الخطوات أدناه لاستخدام آمن وفعال.

4.1 قائمة مراجعة ما قبل التشغيل

قبل استخدام الصمام:

• تحقق من الحجم الصحيح وتوافق المشبك.

• تأكد من اكتمال دورة التنظيف.

• تأكد من تشديد جميع المشابك والحشيات بشكل صحيح.

• تحقق من وجود تلف واضح على المقعد والكرة والجسم.

• تأكد من تثبيت الصمام في اتجاه التدفق الصحيح (إن أمكن).

4.2 فتح الصمام

1. تأكد من أن خط الأنابيب منخفض الضغط.

2. اسحب المقبض أو قم بتدويره إلى الوضع "الفتح".

3. تأكد من محاذاة تجويف الكرة مع خط الأنابيب.

4. تحقق من وجود أي ضجيج أو اهتزاز غير عادي.

مع المحركات:

• هوائي: تأكد من إمداد الهواء الكافي وردود الفعل الصحيحة للإشارة.

• كهربائي: تحقق من وضع التحكم في المحرك قبل بدء التشغيل.

4.3 إغلاق الصمام

1. قم بتدوير المقبض تدريجيًا لتجنب صدمة الضغط.

2. تأكد من وصول المقبض إلى الوضع المغلق 0 درجة بالضبط.

3. مراقبة خط الأنابيب للتأكد من عدم وجود تسربات أو تجاوز السوائل.

4.4 عملية تنظيف CIP وSIP

يدعم الصمام التنظيف المباشر دون التفكيك:

• التنظيف المكاني: استخدم المنظفات القلوية أو المحايدة (60-80 درجة مئوية).

• SIP: التعقيم بالبخار (121 درجة مئوية إلى 135 درجة مئوية حسب مواد الحشية).

التنظيف المنتظم يزيل:

• المخلفات العضوية

• الملوثات الميكروبية

• الرواسب الكيميائية

4.5 التفكيك وإعادة التجميع (الإصدار السريع)

خطوات التفكيك

1. خفض الضغط واستنزاف خط الأنابيب.

2. قم بفك الوصلات ثلاثية المشبك.

3. قم بإزالة الجسم المركزي من خط الأنابيب.

4. افحص مكونات الكرة والمقعد والساق.

خطوات إعادة التجميع

1. قم بمحاذاة جسم الصمام مع أغطية النهاية.

2. أدخل جوانات جديدة إذا لزم الأمر.

3. قم بتأمين المشابك بالتساوي لضمان الختم الموحد.

4. قم بإجراء اختبار الضغط قبل العودة إلى الخدمة.

5. خطة الترقية والصيانة

تضمن خطة الصيانة المنظمة جيدًا الأداء المتسق والسلامة الصحية على مدار الاستخدام طويل المدى.

5.1 جدول الصيانة الروتينية

5.2 توصيات الترقية

للحفاظ على كفاءة النظام:

• استبدل مقاعد PTFE بـ TFM لتطبيقات درجات الحرارة المرتفعة.

• ترقية صمامات المقبض اليدوي إلى مشغلات تعمل بالهواء المضغوط للتشغيل الآلي.

• قم بترقية جوانات المشبك إلى EPDM أو FKM لتحسين المقاومة الكيميائية.

• استبدل الفولاذ المقاوم للصدأ القياسي بـ 316L للبيئات العدوانية.

5.3 نصائح الصيانة الوقائية

• تأكد من عزم الدوران الصحيح على جميع المشابك.

• لا تعرض الحشيات لدرجات حرارة شديدة تتجاوز التصنيف.

• تجنب الوسائط الكاشطة أو المحملة بالصلبة التي قد تلحق الضرر بالمقعد.

• استخدم فقط قطع الغيار المعتمدة من قبل الشركة المصنعة.

6. دعم الخدمات الفنية

يضمن برنامج ما بعد البيع والخدمة الفنية الموثوق به التشغيل المستقر والحد الأدنى من وقت التوقف عن العمل.

6.1 دعم التثبيت

• إرشادات اختيار الصمام بناءً على ظروف خطوط الأنابيب

• المساعدة في التثبيت في الموقع أو عن بعد

• توصيات للتوافق مع الحشية والمشبك

6.2 خدمات الصيانة والإصلاح

• تنظيف وإعادة تلميع احترافية

• استبدال المقعد والحشية

• إصلاح مكونات الجذع والكرة

• استكشاف أخطاء المحرك وإصلاحها

6.3 الوثائق الفنية

يحصل العملاء على إمكانية الوصول إلى:

• تقارير اختبار الضغط

• شهادات المواد (EN10204 3.1)

• رسومات CAD والنماذج ثلاثية الأبعاد

• كتيبات التشغيل والصيانة

• توصيات دورة CIP/SIP

6.4 خيارات التخصيص

يمكن تخصيص الصمام مع:

• أحجام المشبك الخاصة

• علامات مخصصة أو النقش بالليزر

• مواد ذات درجة حرارة عالية

• مقابض ممتدة

• أجهزة القفل

• منصات تثبيت ISO للأتمتة

7. دليل استكشاف الأخطاء وإصلاحها

تعمل عملية استكشاف الأخطاء وإصلاحها السريعة على تقليل انقطاعات الإنتاج.

8. مجالات التطبيق

تم تصميم هذا الصمام لمجموعة واسعة من الصناعات الصحية والصحية:

الأطعمة والمشروبات

• إنتاج الصلصة

• تجهيز عصير الفاكهة

• أنظمة البيرة ومصانع الجعة

• خطوط أنابيب الحليب الألبان

الصيدلانية

• أنظمة المياه للحقن

• مفاعلات التخمير

• خطوط الأنابيب التي تتطلب التحكم المعقم

مستحضرات التجميل والعناية الشخصية

• الكريمات والمستحضرات

• الزيوت الأساسية

• الصابون السائل والمنظفات

التكنولوجيا الحيوية والمختبرات

• أنظمة زراعة الخلايا

• خطوط نقل معقمة

تنقية المياه والترشيح

• معالجة المياه RO/UF

• حلقات التوزيع

9. لماذا تختار الصمامات الكروية الصحية سريعة التحرير المكونة من ثلاث قطع؟

يختار العملاء هذا الصمام لأنه يقدم:

• التفكيك السريع للتنظيف السريع

• سطح مصقول صحي يمنع التلوث

• تدفق كامل التجويف مع الحد الأدنى من فقدان الضغط

• عمر خدمة طويل بسبب الفولاذ المقاوم للتآكل

• التوافق مع المعايير الصحية

• عملية مرنة (يدوية/هوائية/كهربائية)

• سهولة التكامل في أنظمة خطوط الأنابيب الصحية الحالية

إنه الحل المثالي للمرافق التي تتطلب الصرف الصحي والكفاءة التشغيلية.

10. الاستنتاج

يعد الصمام الكروي الصحي سريع التحرير المكون من ثلاث قطع بمثابة حل صمام عالي الكفاءة وصحي وسهل الصيانة لبيئات المعالجة الحديثة. بفضل اتصاله ثلاثي المشبك، وهيكله المصنوع من الفولاذ المقاوم للصدأ المصقول، وتصميم تدفق المنفذ الكامل، فإنه يضمن نظافة فائقة وتشغيلًا مستقرًا وصيانة سهلة. إن مرونتها في التركيب، والتوافق مع الأنظمة الآلية، والمتانة الممتازة تجعلها الخيار الأفضل لصناعات الأغذية والمشروبات والأدوية ومستحضرات التجميل.

ومن خلال تنفيذ ممارسات التشغيل المناسبة، وترقية المكونات الحيوية عند الضرورة، واتباع جداول الصيانة الروتينية، يمكن للمنشآت ضمان أن هذا الصمام يوفر موثوقية طويلة المدى وأداءً مثاليًا. بدعم من الخدمات الفنية الشاملة وخيارات التخصيص، يظل الصمام الكروي الصحي سريع التحرير المكون من ثلاث قطع مكونًا أساسيًا في أنظمة التحكم في السوائل الصحية عالية الطلب.
